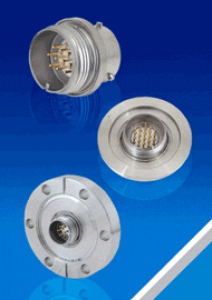

Circular: Double Ended MIL-C-26482

Specifications
Shell: 304 Stainless steel
Pins: 300 Series Stainless steel (Gold Plated)
Insulation: Glass-ceramic
Magnetic materials: No
Voltage Rating: 1kV DC
Current Rating: 5 Amps per pin
Temperature Range: -269º C to 450º C, ISO KF -25º C to 205º C
Pressure @ 20ºC: 3 Pin: 550 PSIG (38 Bar)
6 Pin: 500 PSIG (34 Bar)
10 Pin: 450 PSIG (31 Bar)
19 Pin: 400 PSIG (28 Bar)
32 Pin: 375 PSIG (26 Bar)
41 Pin: 350 PSIG (24 Bar)
Leak Rate: <1x10-10 atm-cc/sec (He)
PDF Downloads
Data Sheet

16000-02-W MULTIPIN CONNECTOR 3 Weld 1kV 5 No
0 in stock
$308.88
Enquire
25524-01-W MULTIPIN CONNECTOR 6 Weld 1kV 5 No
0 in stock
$303.60
Enquire
16026-02-A MULTIPIN CONNECTOR (PEEK) 3 Vacuum Side Plug 1kV 5 No
0 in stock
$128.04
Enquire
16027-02-A MULTIPIN CONNECTOR (PEEK) 6 Vacuum Side Plug 1kV 5 No
0 in stock
$167.64
Enquire
16028-02-A MULTIPIN CONNECTOR (PEEK) 10 Vacuum Side Plug 1kV 5 No
0 in stock
$198.00
Enquire
16029-02-A MULTIPIN CONNECTOR (PEEK) 19 Vacuum Side Plug 1kV 5 No
0 in stock
$219.12
Enquire
16030-02-A MULTIPIN CONNECTOR (PEEK) 32 Vacuum Side Plug 1kV 5 No
0 in stock
$294.36
Enquire
16031-02-A MULTIPIN CONNECTOR (PEEK) 41 Vacuum Side Plug 1kV 5 No
0 in stock
$448.80
Enquire
16060-01-A MULTIPIN CONNECTOR 3 Air Side Plug 1kV 1 No
0 in stock
$87.12
Enquire
16060-02-A MULTIPIN CONNECTOR 6 Air Side Plug 1kV 1 No
1 in stock
$92.40
16060-03-A MULTIPIN CONNECTOR 10 Air Side Plug 1kV 1 No
20 in stock
$85.80
16060-04-A MULTIPIN CONNECTOR 19 Air Side Plug 1kV 1 No
50 in stock
$102.96
16060-05-A MULTIPIN CONNECTOR 32 Air Side Plug 1kV 1 No
0 in stock
$112.20
Enquire
16060-06-A MULTIPIN CONNECTOR 41 Air Side Plug 1kV 1 No
0 in stock
$135.96
Enquire
17180-01-KF MULTIPIN CONNECTOR 3 NW25KF 1kV 5 No
0 in stock
$380.16
Enquire
17181-01-KF MULTIPIN CONNECTOR 6 NW40KF 1kV 5 No
0 in stock
$368.28
Enquire
17182-01-KF MULTIPIN CONNECTOR 10 NW40KF 1kV 5 No
0 in stock
$382.80
Enquire
18900-01-KF MULTIPIN CONNECTOR 19 NW40KF 1kV 5 No
0 in stock
$417.12
Enquire
18903-01-CF MULTIPIN CONNECTOR 3 NW35CF 1kV 5 No
0 in stock
$365.64
Enquire
18904-01-CF MULTIPIN CONNECTOR 6 NW35CF 1kV 5 No
0 in stock
$384.12
Enquire
18905-01-CF MULTIPIN CONNECTOR 10 NW35CF 1kV 5 No
4 in stock
$369.60
18906-01-CF MULTIPIN CONNECTOR 19 NW35CF 1kV 5 No
0 in stock
$417.12
Enquire
24015-01-KF MULTIPIN CONNECTOR 32 NW40KF 1kV 5 No
0 in stock
$488.40
Enquire
24016-01-KF MULTIPIN CONNECTOR 41 NW50KF 1kV 5 No
0 in stock
$607.20
Enquire
24017-01-CF MULTIPIN CONNECTOR 32 NW35CF 1kV 5 No
0 in stock
$488.40
Enquire
25525-01-W MULTIPIN CONNECTOR 10 Weld 1kV 5 No
0 in stock
$277.20
Enquire
25312-01-W MULTIPIN CONNECTOR 19 Weld 1kV 5 No
0 in stock
$258.72
Enquire
24013-01-W MULTIPIN CONNECTOR 32 Weld 1kV 5 No
0 in stock
$427.68
Enquire
24014-01-W MULTIPIN CONNECTOR 41 Weld 1kV 5 No
0 in stock
$462.00
Enquire
24018-01-CF MULTIPIN CONNECTOR 41 NW50CF 1kV 5 No
0 in stock
$607.20
Enquire
